皮帶輸送機主要是使用輸送皮帶的連續或間歇運動來輸送各種輕重不同的物品，既可輸送各種散料，也可輸送各種紙箱、包裝袋等單件重量不大的件貨，輸送平穩，結構簡單，用途廣泛，其結構包括機架和多個托輥組，機架包括支腿和中間支架，中間支架包括相對設置且沿皮帶長度方向延伸的兩橫梁，以及連接兩橫梁的多根平行設置的縱梁，并形成類似的梯狀，而托輥組則包括支架、水平安裝的中間輥和兩個側托輥，其支架的兩端部分別固設在兩橫梁上，從而將托輥組安裝在輸送機機架上，由于中間支架的橫梁一般為整根鋼性結構件，則橡膠帶運輸機械只能采用直線過渡，否則難以保證托輥與輸送皮帶的貼合，影響膠帶機的傳送穩定性，如此一來，在某些需要皮帶輸送機的部分運輸帶結構進行弧線過渡的情況下，則會限制其使用范圍；

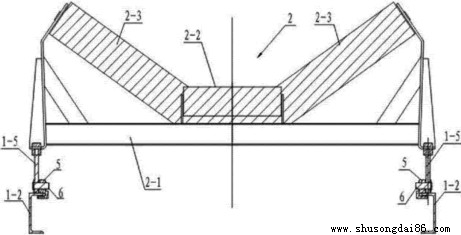

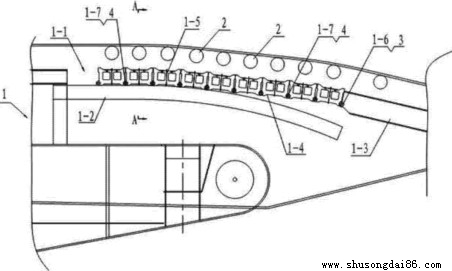

    針對以上情況我們可以在保證托輥與棉帆布輸送帶的貼合的情況下實現輸送機的弧線過渡，以豐富了膠帶機的使用范圍，其結構主要包括機架和多個托輥組，中間支架包括相對設置且沿皮帶長度方向延伸的兩支撐橫梁，而托輥架的兩端則固定的安裝在包括了弧形段、直線段和鉸鏈連接段的兩個支撐橫梁上，其中直線段的末端與鉸鏈連接段連接，并通過鉸鏈連接段與弧形段搭接，鉸鏈連接段包括多個鏈板單元，相鄰鏈板單元的底部互相連接,另外在鏈板單元的底部還連接有呈L狀的滑塊，其上部設有連接孔，下部折彎處有可掛接在弧形段上溝槽；

    與現有技術相比，以上結構主要通過將兩支撐橫梁分為三段結構，包括中間鉸鏈連接段、弧形段和直線段，鉸鏈連接段中各單元僅底部相連，其頂部為自由狀態，則鉸鏈連接段可形成弧形狀，從而使得安裝支撐在其上的托輥槽型支架以及工業橡膠帶實現弧形化的過渡，并在滿足托輥與輸送皮帶貼合的基礎上實現了帶式輸送機的部分結構弧線過渡，真正地拓展了輸送機械的使用范圍；

    技術實施相關技巧：鉸鏈連接段在直線段的末端上設有第一連接孔，鏈板單元的底部設有第二連接孔，第一鉸軸穿過第一連接孔和第二連接孔，使直線段連接于鉸鏈連接段，相鄰鏈板單元的底部通過第二鉸軸穿過第一連接孔實現連接，基于以上技術方案，為了增強鉸鏈連接段搭接在弧形段上的穩定性，保證皮帶輸送機的運轉平穩性，由于弧形段由槽鋼制作，溝槽掛在槽鋼弧形段的槽口上，實現了進一步的連接，則鉸鏈連接段可在弧形段上輕微滑動，用以輕微調節鉸鏈連接段的彎曲弧度；

    作為業內知名的專業皮帶輸送機生產廠家，河北坤碩工業運輸帶制造公司，將以更為先進、科學的實用化便捷產品服務于廣大工況單位！
